YT1系列电力液压推动器

订购热线:

15138067775

立即咨询
详细描述

  YT1系列电力液压推动器是一种集电机、离心泵、油缸为一体,结构紧凑的驱动操控设备,广泛用作各种块式制动器和盘式制动器的驱动设备,还能够用于各种工业阀门、闸口、定向摇摆和转动(<90°)设备及夹紧设备的驱动操控功能及结构特色

  ■ YT1系列电力液压推动器

  ● YT1系列推动器是***引进原西德EMG公司全套规划与制作技能出产制作,契合德国DIN15430和JB/T10603-2006规范。YT1系列推动器其零部件均由数控加工中心加工,从加工到设备,严格的工艺、完善的检测、可靠的功能及寿数实验保证了整机的***佳功能。

  ● 重量轻、功用完全、功能***、种类规格完全。

  ● 电机为非油浸式结构,F级绝缘,耐热性好,寿数长。

  ● 电机接线盒盖设有密封,选用电缆填料函进线,结实可靠,电气防护等级IP65。

  ● 电机轴和推杆均通过外表特别处理,使密封件寿数大大延伸。

  ● 传动部分悉数为双密封结构,密封可靠。

  ● 推动器油缸壳体一侧设有平衡气室,可在0-180°范围内设备运用。

  ■ 推动器附加设备,推动器可根据用户的要求增设附加设备来完成如下附加功用:

  ● 可一起设置上下限位开关。

  ● 上升限位开关:可指示制动器是否正常翻开,推杆是否推到规则方位等。

  ● 下降限位开关:可指示制动器是否正确闭合,推杆是否回到规则方位等。

  ● 上升延时阀和下降延时阀或上升下降延时阀,可在额外动作时刻至额外动作时刻的10-20倍内调整所需的具体延时值。

  ● 短行程推动器可增设内置式制动绷簧(C-绷簧)、复位绷簧(W-绷簧)、缓冲绷簧(d-绷簧)。

  ● 增设加热器,在运用地点环境温度低于-20℃,可根据需求增设加热器。

  ■ 运用条件

  ● 环境温度:-20℃~50℃运用DB-25液压油,低于-20℃时用YH-10航空液压油,可不装加热器;用DB-25液压油,必须装加热器。

  ● 连续作业S1,断续作业S3-60%。

  ● 电压和频率:三相沟通 380V/50(60)Hz,我公司还能够供给其它不同频率,不同电压的产品,需求时请洽谈订购。

  ● 三相沟通异步式电动机,契合(GB755-2000)规则,功能详见“技能数据”。

  绝缘等级:F级、电器防护等级:IP65。

  ● 电缆:导线截面***大可达4X2.5mm2。

  ● 高效防腐产品:用于空气中有腐蚀介质和相对湿度高,并由此可能生成凝水的状况。电机选用真空注塑的定子,涂漆选用特别防腐漆,系列产品均可供给防腐产品,用户需求可与公司联络。

  ● 所有推动器的推杆连结块都能够旋转。Ed50-Ed301设备底座可作90°旋转。Ed23和Ed30设备底座也可供给90°旋转,但设备高度尺度A添加8毫米(订购时阐明)。

  ● 不管何种设备方位,活塞杆都不能接受径向力,避免影响运用作用和寿数。

  ■ 附加设备

  ● 根据用户需求可设备各种附加设备满意不同作业需求。

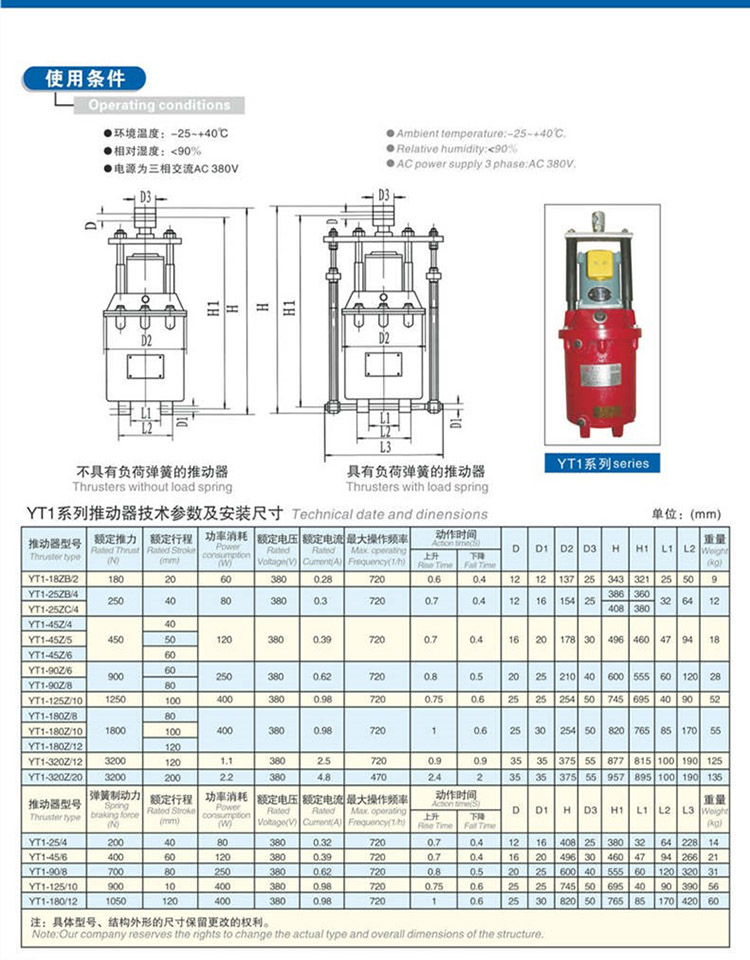

  技术参数:

1536157212455661

  YT1系列电力液压推动器,适用于YWZB,YWZ3,YWZ4,YWZ5,YWZ9等系列电力液压制动器,的工作驱动。
