概述:YDGZ系列液压顶轨制动器主要用于轨道式大中型起重机及港口、码头等装卸机械工作和非工作状态的防风制动,机械锁定等作用。
使用条件:
环境温度: 0℃ -40℃ 。
周围工作环境中不得有易燃、易爆及腐蚀性气体,空气相对湿度不大于90%。
使用地点的海拔高度符合GB755-2000
产品详情

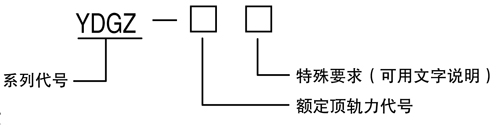

型号意义
![](/uploads/editor/20200910/1599720659729271.jpg)

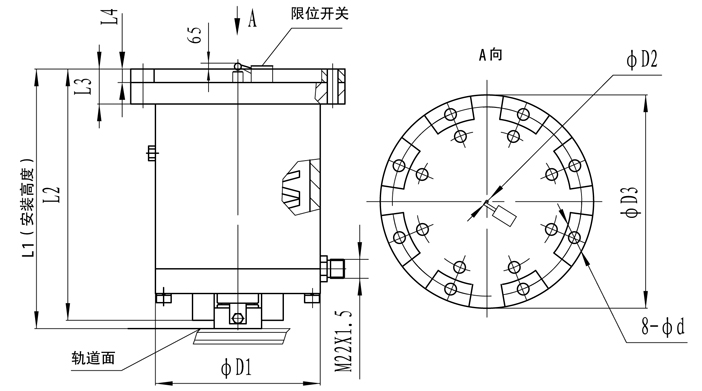

技术参数及外形尺寸
![](/uploads/editor/20200910/1599720659415520.jpg)
单位:(mm)
型号 | 额定顶轨力(KN) | 额定静摩擦阻力(KN) | 油缸工作压力(MPa) | 开闸油量(L) | 有效行程 | 安装高度L1 | L2 | L3 | L4 | D1 | D2 | D3 | d | 重量(kg) |
YDGZ-20 | 196 | 88 | 5 | 1 | 16 | 506 | 491 | 69 | 25 | 335 | 375 | 425 | 22 | 350 |
YDGZ-35 | 343 | 154 | 7 | 1.4 | 625 | 610 | 85 | 33 | 400 | 455 | 520 | 27 | 460 | |
YDGZ-45 | 441 | 198 | 10 | 1.4 | 480 | |||||||||
YDGZ-50 | 500 | 225 | 11 | 1.4 | 626 | 611 | 85 | 34 | 400 | 455 | 520 | 27 | 500 |
注: 结构外形尺寸保留更改的权利。
