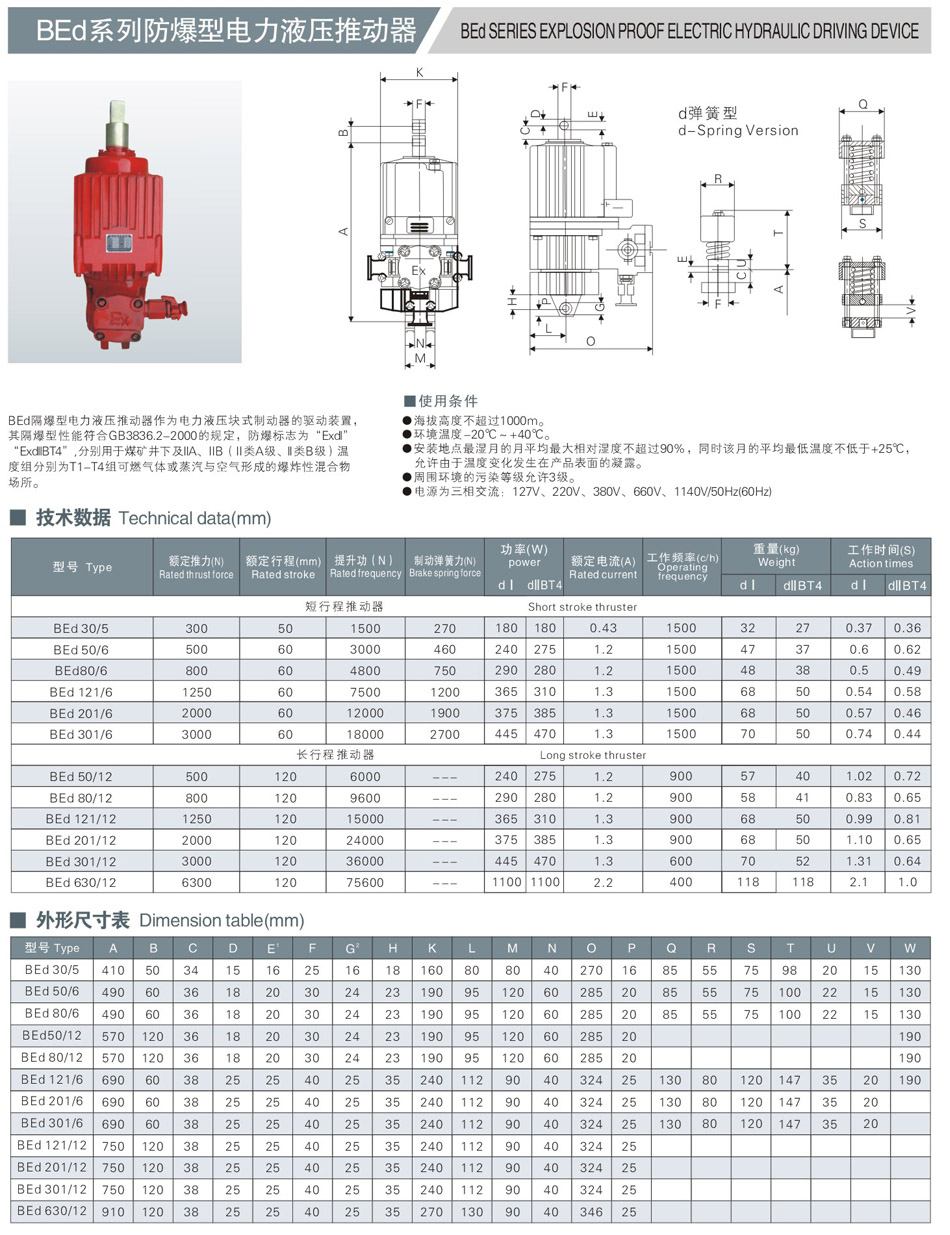

BEd系列隔爆型电力液压推动器

订购热线:

15138067775

立即咨询
详细描述

  运用

  电力液压推动器是一种集电机、离心泵、油缸为一体,结构紧凑的驱动操控设备,广泛用作各种块式制动器和盘式制动器的驱动设备,还能够用于各种工业阀门、闸口、定向摇摆和滚动(<90°)设备及夹紧设备的驱动操控功用及结构特点

  ■ Ed系列电力液压推动器

  ● Ed系列推动器是***引入原西德EMG公司全套规划与制作技能出产制作,契合德国DIN15430和JB/T10603-2006规范。Ed系列推动器其零部件均由数控加工中心加工,从加工到设备,严厉的工艺、完善的检测、牢靠的功用及寿数实验确保了整机的***佳功用。

  ● 铝合金外壳全密封单推杆结构,外形漂亮、重量轻、功用完全、功用***、种类标准完全。

  ● 电机为非油浸式结构,F级绝缘,耐热性好,寿数长。

  ● 电机接线盒盖设有密封,选用电缆填料函进线,结实牢靠,电气防护等级IP65。

  ● 电机轴和推杆均通过外表特别处理,使密封件寿数大大延伸。

  ● 传动部分悉数为双密封结构,密封牢靠。

  ● Ed推动器油缸壳体一侧设有平衡气室,可在0-180°范围内设备运用。

  ■ Ed系列推动器附加设备Ed推动器可根据用户的要求增设附加设备来完成如下附加功用:

  ● 可同时设置上下限位开关。

  ● 上升限位开关:可指示制动器是否正常翻开,推杆是否推到规则方位等。

  ● 下降限位开关:可指示制动器是否正确闭合,推杆是否回到规则方位等。

  ● 上升延时阀和下降延时阀或上升下降延时阀,可在额外动作时刻至额外动作时刻的10-20倍内调整所需的详细延时值。

  ● 短行程推动器可增设内置式制动绷簧(C-绷簧)、复位绷簧(W-绷簧)、缓冲绷簧(d-绷簧)。

  ● 增设加热器,在运用地址环境温度低于-20℃,可根据需求增设加热器。

1

  ■ 运用条件

  ● 环境温度:-20℃~50℃运用DB-25液压油,低于-20℃时用YH-10航空液压油,可不装加热器;用DB-25液压油,有必要装加热器。

  ● 接连作业S1,断续作业S3-60%。

  ● 电压和频率:三相沟通 380V/50(60)Hz,我公司还能够供给其它不同频率,不同电压的产品,需求时请洽谈订购。

  ● 三相沟通异步式电动机,符合(GB755-2000)规定,功能详见“技能数据”。

  绝缘等级:F级、电器防护等级:IP65。

  ● 电缆:导线截面***大可达4X2.5mm2。

  ● 高效防腐产品:用于空气中有腐蚀介质和相对湿度高,并由此可能生成凝水的状况。电机选用真空注塑的定子,涂漆选用特别防腐漆,系列产品均可供给防腐产品,用户需求可与公司联络。

  ● 一切推动器的推杆连结块都能够旋转。Ed50-Ed301设备底座可作90°旋转。Ed23和Ed30设备底座也可供给90°旋转,但设备高度尺寸A添加8毫米(订购时说明)。

  ● 不管何种设备方位,活塞杆都不能承受径向力,避免影响运用作用和寿数。

  ■ 附加设备

  ● 依据用户需求可设备各种附加设备满意不同作业需求。

  ● 上升或下降阀:加装上升阀“H”,下降阀“S”或上升下降阀“H、S”可使上升下降时间无级延伸,可调整的***大值可达额定值的10-20倍,阀在外部调理。带阀的推动器(阀全开时),其上升下降时间将会有所延伸,短行程延伸0.1-0.2秒,长行程延伸约0.2-0.4秒。

  ● 制动绷簧:(C-绷簧)它发生制动力,技能数据表中所列的制动绷簧力值为上升行程的1/3(下降行程的2/3)时的绷簧力。

  ● 复位绷簧:作业原理同C-绷簧,但复位的绷簧力较小。

  ● 缓冲绷簧(d-绷簧)加缓冲绷簧(仅适用于短行程推动器),主要调理制动进程:缓冲制动的非周期瞬变进程,使制动平稳,它替代连杆衔接块装在活塞杆上,不改动推动器的行程。(留意:设备d-绷簧的推动器不能装行程开关且须和C绷簧配套运用)

  ● 加热器:在环境温度低于-20℃的区域,可依据用户需求加装加热器,加热器分AC110V或AC220V两种电压(参数见下表),订购时需注明,温度的操控调理办法由用户自己挑选。

  ● 行程开关:依据用户要求,推动器能够装机械式行程开关或挨近开关。
